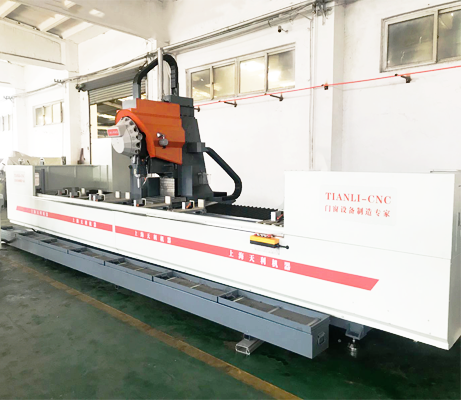

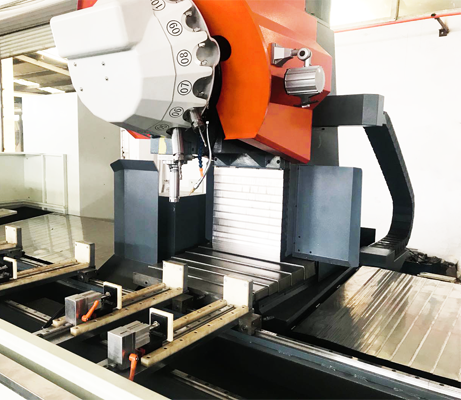

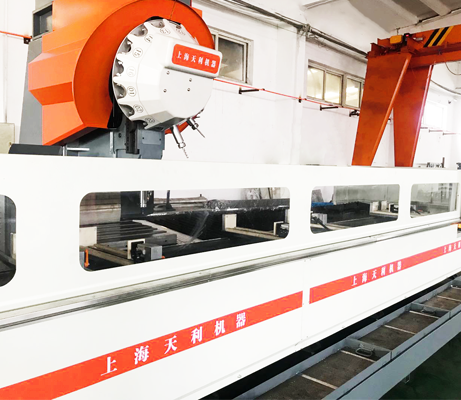

五轴向型材复合数控加工中心TLBD5-CNC-550*6500B

  • 五轴向型材复合数控加工中心TLBD5-CNC-550*6500B
  • 五轴向型材复合数控加工中心TLBD5-CNC-550*6500B
  • 五轴向型材复合数控加工中心TLBD5-CNC-550*6500B
  • 五轴向型材复合数控加工中心TLBD5-CNC-550*6500B
  • 五轴向型材复合数控加工中心TLBD5-CNC-550*6500B

产品介绍

设备型号:TLBD5-CNC-550*6500B(长度可定制)

设备名称:五轴向型材复合数控加工中心

设备特点:
适用于各种钢、铝、铜、PVC型材及板材等多种零件的数控加工,可实现工件一次装夹自动完成铣削、钻孔、攻丝等多工序加工。
采用动柱式结构,运行更平稳,运行速度高达每分钟60米。
采用高品质的西门子伺服电机、滚珠丝杆、直线导轨及轴承等构件以确保设备具有高稳定性、可靠性。
工作台采用标准14T型槽,适用于工业型材的装夹。
采用西门子高功率达扭矩伺服主轴电机,普森主轴,转速高,刚性好,可刚性攻丝。
采用先进的微量润滑系统,改善工作环境,更加节能环保。
本机可选微量喷雾,也可用切削液。
本机侧面前面为全防护,保护操作者安 全。


技术参数:
X轴行程:4500mm
Y轴行程:450mm
Z轴行程:400mm
主轴转速:12000r/min
主轴功率:5.5kw
主轴锥孔:BT30
主轴至工作台距离:350mm(刀长100mm)刀库

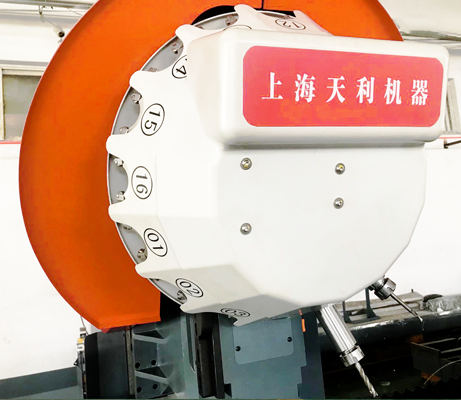

刀库形式:飞碟式
刀库容量:16pcs
润滑系统:自动润滑
冷 却系统:微量雾化冷 却/切削液
X轴移动速度:0-60m/min
Y/Z轴移动速度:0-30m/min
X轴定位精度:±0.05mm
Y/Z轴定位精度:±0.02mm
重复定位精度:±0.01mm
电源:380V 50HZ
气压需求:0.5-0.8Mpa
占地面积:7100*2600mm
重量:7000kg
设备加工精度:
重复定位精度:±0.02mm
定位精度:±0.1mm
切割表面粗糙度:ra12.5um

应用行业:
交通运输产品制造(火车、汽车、船舶等),医疗器械、卫浴配件、门窗幕墙、室内外装饰等行业。
